Автор: Чуриков В.В., Начальник производства ООО "Строй Содружество", опыт в производстве и обустройстве бытовок с 2006 года.
Приветствую! Меня зовут Чуриков В.В., и вот уже почти 20 лет наша компания "Строй Содружество" занимается производством конструкций. За это время я видел многое и точно знаю: без электричества даже самая качественная постройка — просто коробка. Конечно, если вы опасаетесь проводить мощную сеть в старом деревянном вагончике из-за высокого риска случайного возгорания, гораздо надежнее и проще сразу заказать на участок готовые металлические бытовки, которые мы на заводе изначально оснащаем сертифицированной скрытой проводкой и автоматами. Но если ваша цель — безопасно электрифицировать уже имеющийся модуль своими силами, в этой статье вы получите исчерпывающую инструкцию: от выбора кабеля до финального тестирования. Сделаем всё, чтобы у вас был свет. Чётко.
Что нужно знать о бытовке перед началом работ?
Прежде чем браться за кабель и автоматы, необходимо понять, с чем мы имеем дело. Бытовка, будь то строительный вагончик или дачный домик, имеет свою специфику, которая напрямую влияет на правила электромонтажа.
Определение и назначение: от стройплощадки до дачного домика
Бытовка — это временное, некапитальное сооружение. Именно её "временный" статус определяет многие требования, особенно в части пожарной безопасности при прокладке кабеля. Для строительных объектов, где ежедневно используются мощные тепловые пушки и тяжелые электроинструменты, приоритет — максимальная защита от замыканий и возгораний. Именно поэтому для стройплощадок профильные эксперты рекомендуют использовать сварные утепленные металлические блок-контейнеры, в которых негорючий каркас сводит любые риски к минимуму. Для классического же дачного деревянного домика потребуется совершенно иной подход: двойная изоляция, открытая проводка в кабель-каналах и строгий расчет сечения проводов.
Юридический статус: нужно ли разрешение на подключение электричества?
Да, нужно. Подключение к центральной электросети — это всегда официальная процедура, требующая получения технических условий (ТУ) от сетевой организации. Самовольное подключение ("накинуть провода на столб") — это не только огромный риск пожара, но и административное, а порой и уголовное правонарушение.
Этап 1: Планирование и подготовка — залог безопасности и эффективности
Самая опасная ошибка в электрике — начинать работу без четкого плана. Семь раз отмерь, один раз подключи — это правило здесь работает на все сто.
Расчет суммарной мощности: сколько киловатт вам нужно?
Чтобы выбрать правильное сечение кабеля и номиналы автоматов, нужно точно знать, какая нагрузка будет на вашу сеть. Неправильный расчет — прямой путь к перегреву проводки и пожару.
Учет всех потребителей: освещение, отопление, бытовая техника, инструменты
Сложите мощность всех приборов, которые могут работать одновременно. К примеру: масляный обогреватель (2 кВт) + чайник (2 кВт) + ноутбук (0.1 кВт) + освещение (0.1 кВт) + электропила (2.2 кВт). Уже получаем 6.4 кВт. Всегда закладывайте запас в 20-30% на будущие нужды и пусковые токи.
| Потребитель | Средняя мощность, Вт | Количество, шт | Итоговая мощность, Вт |
| Лампочка светодиодная | 10 | 4 | 40 |
| Обогреватель конвекторный | 2000 | 1 | 2000 |
| Чайник электрический | 2200 | 1 | 2200 |
| Холодильник (пусковая) | 1500 | 1 | 1500 |
| Ноутбук/зарядка | 100 | 1 | 100 |
| Примерный итог: | 5840 | ||
| Итог с запасом 25%: | ~7.3 кВт |
Выбор источника питания: центральная сеть или автономия?
Основной вариант — это подключение к ближайшей линии электропередач (ЛЭП). Но если такой возможности нет, существуют альтернативы.
Подключение к ЛЭП: процедура и требования сетевой организации
Это самый надежный и правильный способ. Вам потребуется подать заявление в местную сетевую компанию, получить технические условия (ТУ), выполнить их (например, установить щиток учета на столбе) и заключить договор. Процесс не быстрый, но он гарантирует легальность и безопасность.
Альтернативные источники: генераторы и солнечные панели для полной независимости
Если бытовка стоит в поле, бензиновый или дизельный генератор — ваш выход для временного электроснабжения. Для более постоянного проживания можно рассмотреть комплект из солнечных панелей, инвертора и аккумуляторов. Это дороже, но дает полную автономию.
Чек-лист: необходимые инструменты и материалы для монтажа
Соберите всё заранее, чтобы не бегать по магазинам в процессе. Вам понадобятся: перфоратор, шуруповерт, мультиметр, индикаторная отвертка, пассатижи, бокорезы, стриппер (инструмент для снятия изоляции), уровень. Из материалов: вводной кабель (СИП или ВБбШв), внутренний кабель (ВВГнг-LS), автоматы, УЗО, распределительный щиток, розетки, выключатели, кабель-каналы или гофра.

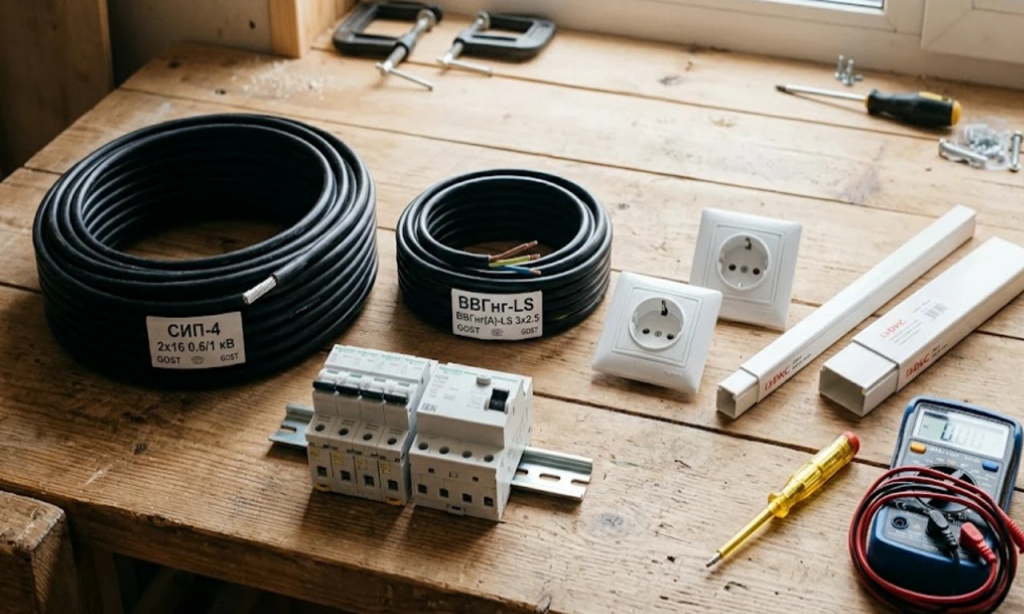

Ваш арсенал для безопасного электромонтажа в бытовке.
Этап 2: Подвод электричества к бытовке — от столба до стены
Существует два основных способа подвести кабель к вашему временному зданию. Выбор зависит от бюджета, требований к эстетике и надежности. Это инженерный компромисс: выбирая один вариант, вы жертвуете преимуществами другого.
Способ 1: Воздушное подключение кабелем СИП
Самый распространенный и быстрый вариант для временных построек. Используется самонесущий изолированный провод (СИП), который не требует дополнительного троса для подвеса.
Плюсы и минусы: скорость и дешевизна против эстетики
Главный плюс — это скорость монтажа и относительная дешевизна. Минусы — висящие провода не всем нравятся эстетически, плюс есть риск обрыва при сильном ветре или падении дерева.
Пошаговая инструкция по монтажу воздушной линии
На опоре ЛЭП и на стене бытовки устанавливаются анкерные зажимы. Кабель СИП натягивается между ними на высоте не менее 2.75 м над землей. Ввод в стену делается через специальную изогнутую трубу ("гусак"), чтобы внутрь не попадала вода.

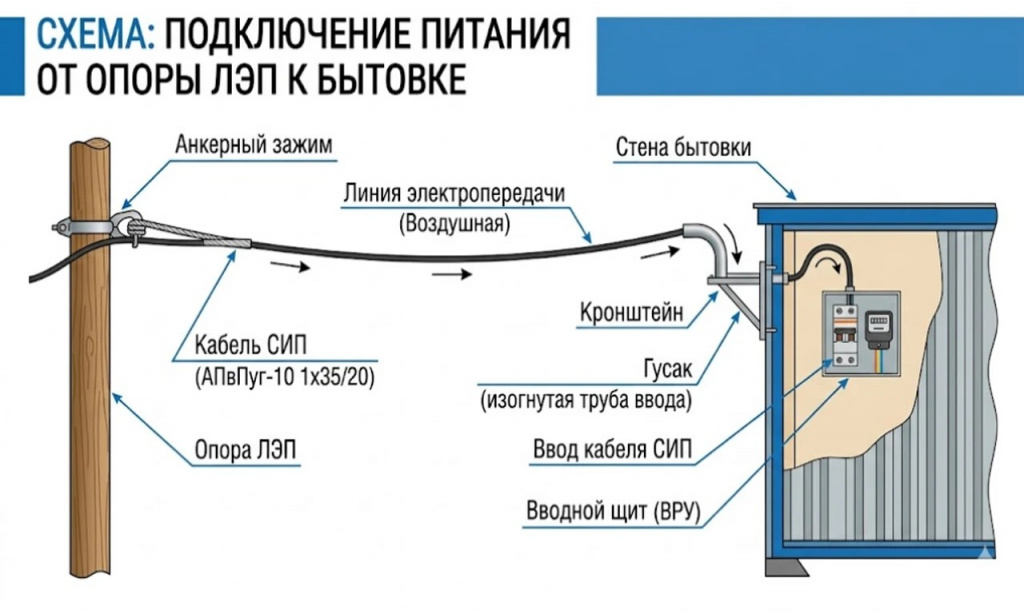

Принципиальная схема воздушного ввода электричества в бытовку кабелем СИП.
Способ 2: Подземное подключение бронированным кабелем ВБбШв
Более надежный, эстетичный, но и более трудоемкий способ. Кабель прокладывается в траншее под землей и защищен от любых механических повреждений.
Плюсы и минусы: надежность и эстетика против трудоемкости
Основное преимущество — высочайшая надежность и скрытность. Кабель защищен, его не видно, он не мешает. Главный недостаток — земляные работы. Копать траншею — тяжело и долго, особенно в каменистом грунте.
Правила прокладки кабеля в траншее по ПУЭ
Траншея копается глубиной не менее 0.7 метра. На дно насыпается песчаная подушка 10 см, укладывается кабель ВБбШв, сверху снова 10 см песка. Затем траншея засыпается грунтом, а на глубине 25-30 см от поверхности укладывается специальная сигнальная лента "Осторожно, кабель!".

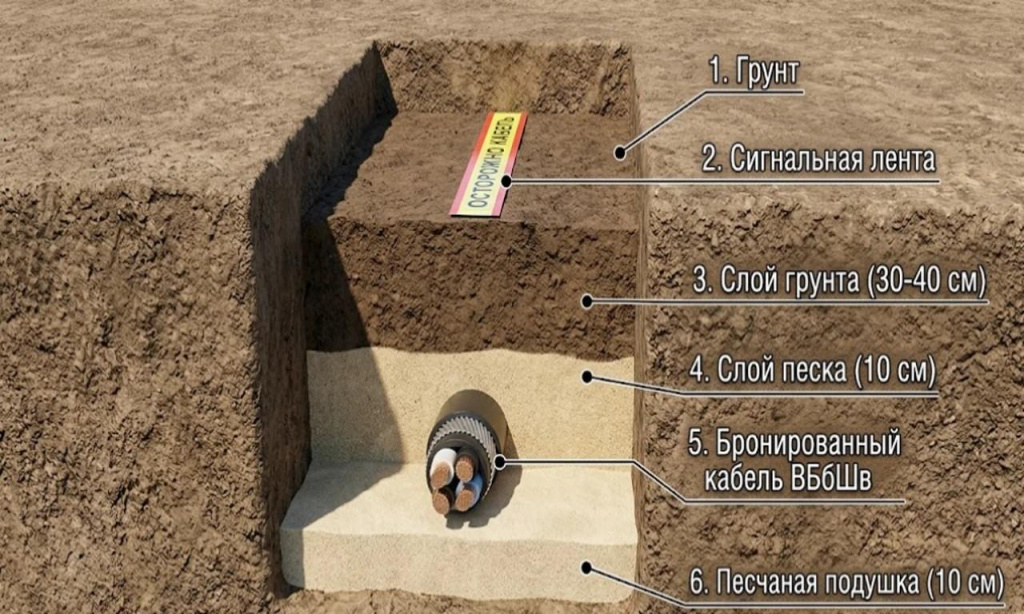

Правильная "пирог" для укладки бронированного кабеля в траншее согласно ПУЭ.
Сравнение методов: воздушный vs. подземный — что выбрать?
Чтобы помочь вам сделать осознанный выбор, я свел ключевые параметры в одну таблицу.
| Параметр | Воздушное подключение (СИП) | Подземное подключение (ВБбШв) |
| Стоимость материалов | Низкая | Высокая |
| Стоимость работ | Низкая (минимум земляных работ) | Высокая (копка траншеи) |
| Надежность | Средняя (риск обрыва) | Очень высокая |
| Сложность монтажа | Простая | Сложная |
| Эстетика | Низкая (провода висят) | Высокая (ничего не видно) |
Этап 3: Внутренняя разводка электрики — пошаговая инструкция
Итак, кабель подведен к стене. Теперь начинается самый ответственный этап — монтаж внутренней электропроводки. Здесь спешка недопустима.

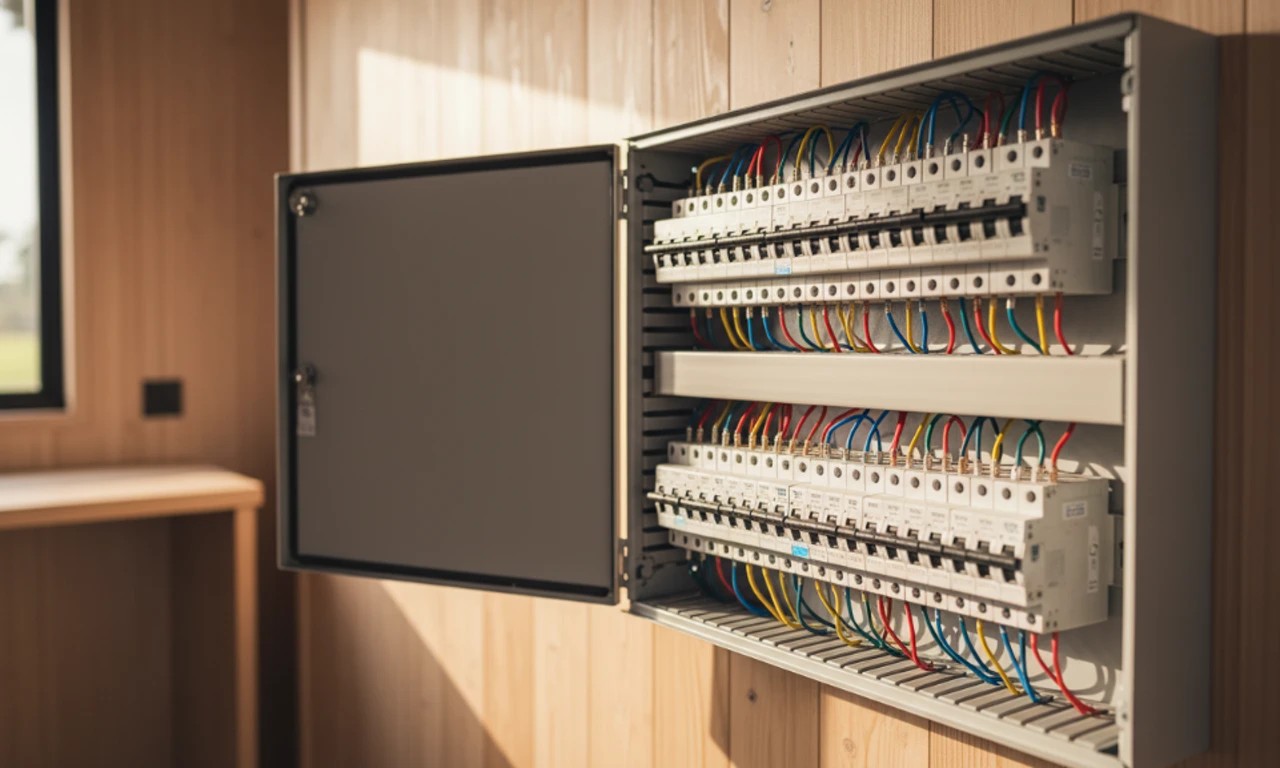

Шаг 1: Сборка и установка распределительного щитка (ВРЩ)
Щиток — это "сердце" всей вашей электросистемы. Он устанавливается на входе, обычно в тамбуре или у двери. Внутри него монтируются все защитные устройства.
Выбор и монтаж вводного автомата, УЗО и групповых автоматов
Сначала ставится вводной двухполюсный автомат, который полностью обесточивает бытовку. После него — УЗО (устройство защитного отключения), которое спасет вас от удара током при утечке. Далее — групповые автоматы: отдельно на розетки (обычно 16А), отдельно на освещение (6-10А).
Шаг 2: Выбор способа и прокладка кабельных трасс
В деревянных и каркасных бытовках, которые мы производим в "Строй Содружестве", разрешена только наружная прокладка кабеля.
Открытая проводка в кабель-каналах: практично и быстро
Это самый популярный и безопасный вариант. По стенам крепятся пластиковые короба (кабель-каналы), внутри которых прокладывается кабель ВВГнг-LS. Это выглядит аккуратно, обеспечивает доступ к проводам для ремонта и соответствует нормам пожарной безопасности.
Скрытая проводка в гофре: эстетика и особенности для каркасных стен
Теоретически, можно сделать скрытую проводку в стенах, но только в металлической гофре или трубах с локализационной способностью. Это значительно усложняет и удорожает монтаж, а для временной постройки часто неоправданно.
Шаг 3: Монтаж розеток, выключателей и распаечных коробок
После прокладки трасс устанавливаются подрозетники (для наружного монтажа), к ним подключаются розетки и выключатели. Все соединения проводов делаются только в специальных распаечных коробках с помощью клеммников WAGO или клеммных колодок. Никаких скруток, замотанных изолентой!
Шаг 4: Организация заземляющего контура — это обязательно!
Металлическая бытовка без заземления — это потенциальная ловушка. Обязательно нужно сделать контур заземления: вбить в землю три металлических штыря (уголок 50х50 мм длиной 2-3 метра) в виде треугольника со стороной 1.5-2 метра, соединить их металлической полосой и завести "землю" в распределительный щиток.
Шаг 5: Финальная проверка системы мультиметром и запуск
Перед подачей напряжения нужно "прозвонить" всю систему мультиметром на предмет коротких замыканий. Убедитесь, что все автоматы выключены. После этого включите вводной автомат, затем УЗО, и поочередно включайте групповые автоматы, проверяя работу розеток и освещения.
Альтернатива: Готовая модульная проводка Plug-N-Go
Для тех, кто хочет сэкономить время и минимизировать ошибки, существует готовое решение. В "Строй Содружестве" мы можем оборудовать бытовку модульной проводкой еще на этапе производства.
Что это такое и как экономит до 70% времени
Это система, где все кабели, розетки и выключатели уже соединены на заводе специальными герметичными коннекторами. Монтаж на месте напоминает сборку конструктора: нужно просто соединить разъемы. Это исключает ошибки при подключении и ускоряет процесс в разы.
В каких случаях модульное решение — лучший выбор?
Это идеальный вариант для строительных городков, где нужно быстро электрифицировать десятки бытовок, или для частных заказчиков, которые не хотят вникать в тонкости электромонтажа и ценят заводское качество и гарантию.
Безопасность — ваш главный приоритет
Я не устану повторять: электричество не прощает ошибок. Работа с ним требует предельной концентрации и соблюдения правил.
Ключевые требования ПУЭ и ГОСТ к временным сооружениям
Основные правила описаны в "Правилах устройства электроустановок" (ПУЭ, Глава 7.1) и соответствующих ГОСТах. Они регламентируют всё: от сечения кабеля до типа защитных устройств. Нарушать их — значит сознательно создавать угрозу для жизни и имущества.
Топ-5 смертельно опасных ошибок при самостоятельном монтаже
- Неправильный выбор сечения кабеля: Приводит к перегреву, оплавлению изоляции и пожару. Цена ошибки — сгоревшая бытовка (от 150 000 руб.) и риск для жизни.
- Использование скруток вместо клеммников: Скрутка со временем ослабевает, начинает греться и искрить. Это одна из главных причин пожаров.
- Отсутствие УЗО: Устройство защитного отключения — ваша единственная реальная защита от удара током. Экономия в 1500-2000 рублей может стоить жизни.
- Прокладка кабеля без защиты (гофры/кабель-канала): Любое повреждение незащищенного кабеля может привести к короткому замыканию.
- Игнорирование заземления: В металлической бытовке при пробое изоляции на корпус весь вагончик окажется под напряжением.
Правила работы с электроинструментом и проверка отсутствия напряжения
Всегда работайте в сухой одежде и обуви. Используйте инструмент с изолированными рукоятками. И главное правило электрика: перед тем как прикоснуться к любому проводу, убедитесь в отсутствии напряжения с помощью индикаторной отвертки и мультиметра. Проверять "на искру" или пальцем — недопустимо.
Самостоятельно или нанять электрика? Границы ответственности
Желание сделать все своими руками понятно, но с электричеством нужно трезво оценивать свои силы и знания.
Что можно сделать своими руками, а что доверить только профессионалу
Вы можете самостоятельно спланировать схему, проложить кабель-каналы, установить розетки и выключатели внутри бытовки. Но все работы по подключению к столбу ЛЭП, сборке и подключению распределительного щитка должен выполнять только квалифицированный электрик с соответствующей группой допуска по электробезопасности.
Риски самостоятельного подключения: от штрафов до пожара
Самовольное подключение к сетям грозит штрафом от 10 000 до 15 000 рублей. Но это мелочи по сравнению с риском пожара из-за допущенных ошибок. Неправильно собранный щиток или некорректное подключение — это бомба замедленного действия.
Чуриков В.В.: "За годы работы я видел последствия "экономии" на электрике. Сгоревшие бытовки, испорченный инструмент. Экономия на услугах профессионального электрика часто приводит к трагедии. Любые работы до вводного автомата в бытовке должны выполняться только специалистом с допуском. Это не рекомендация, это нерушимое правило."
Сколько стоит подключить бытовку к электричеству?
Итоговая стоимость складывается из цены материалов и стоимости работ. Цены могут сильно варьироваться в зависимости от региона и сложности.
Из чего складывается итоговая цена: материалы и работа
К основным затратам относятся: получение ТУ и согласования, стоимость кабеля (СИП или ВБбШв), комплектующие для щитка (автоматы, УЗО, бокс), материалы для внутренней разводки (кабель, розетки, кабель-каналы) и, конечно, оплата работы электрика.
Пример сметы для воздушного и подземного подключения (2026 год)
| Воздушное подключение | Кол-во | Цена за ед., руб. | Сумма, руб. |
| Кабель СИП-4 2х16 (25 м) | 1 | 3000 | 3000 |
| Комплектующие для щитка | 1 | 5000 | 5000 |
| Внутренняя разводка | 1 | 4000 | 4000 |
| Работа электрика | 1 | 10000 | 10000 |
| Итого: | ~22 000 |
| Подземное подключение | Кол-во | Цена за ед., руб. | Сумма, руб. |
| Кабель ВБбШв 3х4 (30 м) | 1 | 9000 | 9000 |
| Комплектующие для щитка | 1 | 5000 | 5000 |
| Внутренняя разводка | 1 | 4000 | 4000 |
| Работа электрика + земляные работы | 1 | 20000 | 20000 |
| Итого: | ~38 000 |
Часто задаваемые вопросы
Какой кабель выбрать для внутренней проводки в бытовке (ВВГнг-LS vs ПУНП)?
Использовать можно только кабель с маркировкой ВВГнг-LS. "НГ" означает "не горючий", "LS" — "Low Smoke" (низкое дымовыделение). Кабель ПУНП или ПУГНП запрещен к использованию для стационарной проводки с 2007 года из-за его высокой пожароопасности.
Как правильно рассчитать сечение кабеля по мощности и длине?
Для медного кабеля есть простое правило: 1.5 мм² сечения выдерживают нагрузку до 3.5 кВт (используется для освещения), 2.5 мм² — до 5.5 кВт (используется для розеток). Если длина линии превышает 25-30 метров, стоит брать кабель с запасом по сечению, чтобы компенсировать потери напряжения.
Можно ли использовать одну бытовку как узел для питания других объектов?
Да, это распространенная практика на стройплощадках. В этом случае в главной бытовке устанавливается более мощный вводной автомат и распределительный щит с отдельными линиями (автоматами) на каждую последующую бытовку или объект.
Как часто нужно проверять состояние проводки в бытовке?
Для временных сооружений, особенно на стройках, рекомендуется проводить визуальный осмотр и протяжку контактов в щитке не реже одного раза в 6 месяцев. В дачной бытовке — хотя бы раз в год перед началом сезона. Проверяйте, не греются ли розетки и автоматы под нагрузкой.
